技术分析报告：主动滤波器与霍尔电流传感器在新能源汽车OBC领域的应用及痛点分析
报告编号： BNT-TEC-20251120
编制日期： 2026年3月12日
密级： 内部参考
随着新能源汽车向高功率密度、高集成度方向发展，车载充电机作为核心零部件，其性能优化面临严峻挑战。本报告旨在从专业角度，深度剖析主动滤波器与霍尔电流传感器（含相关电感元件）在OBC中的具体应用场景，并揭示当前制约其性能提升的技术痛点，为后续的器件选型与设计优化提供参考。
2. 主动滤波器在OBC中的应用与痛点
2.1 应用分析

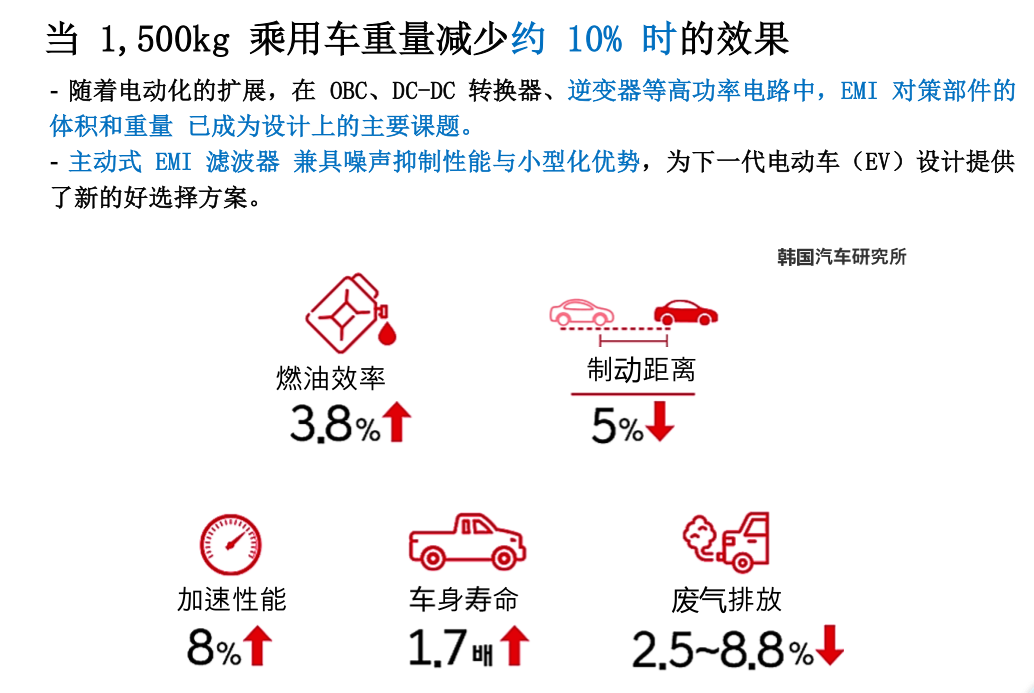

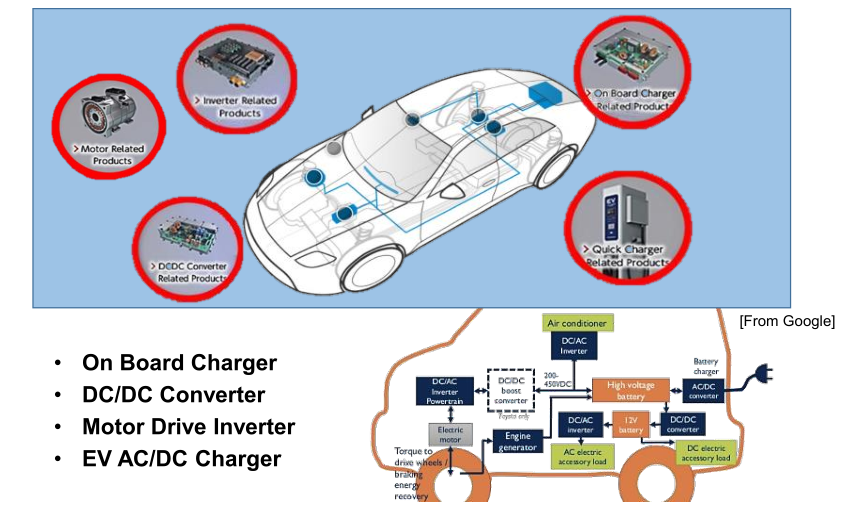

OBC作为连接电网与高压电池的接口，必须满足严格的电磁兼容标准。传统无源EMI滤波器虽有效，但体积和重量较大，是提升功率密度的主要瓶颈。主动滤波器（AEF）的应用核心在于替代或减轻无源组件的负担：
· 主要应用对象：目前主要针对共模EMI的抑制。通过电压检测和电流注入的反馈方式，主动产生补偿信号来抵消干扰噪声。

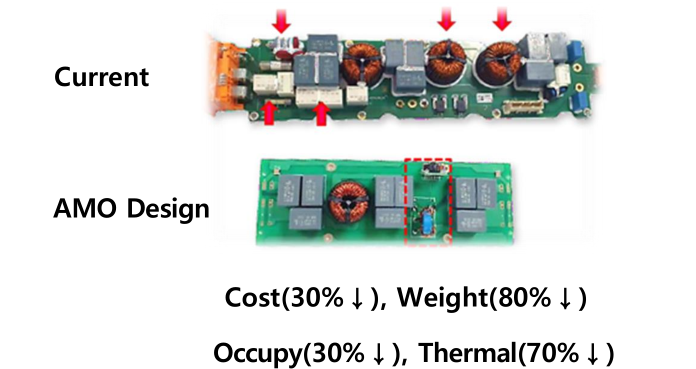

· 电感元件的小型化：引入AEF后，可以显著减小原本所需的大型共模扼流圈的电感值，从而大幅缩减磁性元件的体积和成本。
2.2 技术痛点
· 差模饱和导致的性能退化：功率因数校正电路产生的差模电流流经共模扼流圈时，可能导致磁芯局部饱和，使共模电感量下降，直接影响AEF的补偿效果，甚至导致反馈环路异常。
· 高频环境下的设计复杂性：宽禁带半导体的应用提高了开关频率，这对AEF中运放的带宽和延时提出了极高要求。设计不当可能导致特定频段补偿效果有限。
3.1 霍尔电流传感器的应用分析
霍尔传感器利用霍尔效应测量电流产生的磁场，实现电气隔离。

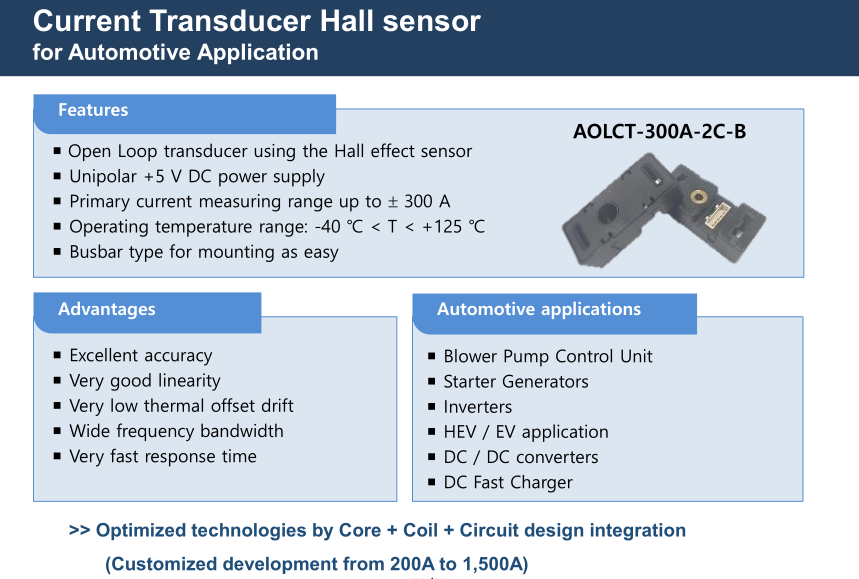

· 应用场景：常用于PFC电感电流检测、输出总电流监测等。特别是PCB焊接式开环霍尔传感器，因其高集成度，可直接焊接在控制板上，节省空间。
· 技术优势：天生具备隔离能力，无插入损耗，带宽较高，能够满足PFC高频开关的采样需求。
3.2 霍尔传感器的痛点
· 杂散磁场干扰：OBC内部存在强高频开关磁场，会干扰霍尔传感器的测量结果，导致输出电压不可靠，是影响精度的主要因素之一。
· 温漂与寿命漂移：传统霍尔传感器在宽温度范围和使用寿命期内，灵敏度漂移较大，导致测量误差显著增加，需要复杂的温度补偿。
· 磁芯非线性与饱和：在大电流或偏磁情况下，聚磁磁芯可能进入饱和区，导致输出非线性失真，影响PFC电流的控制质量。
3.3 电感元件的痛点

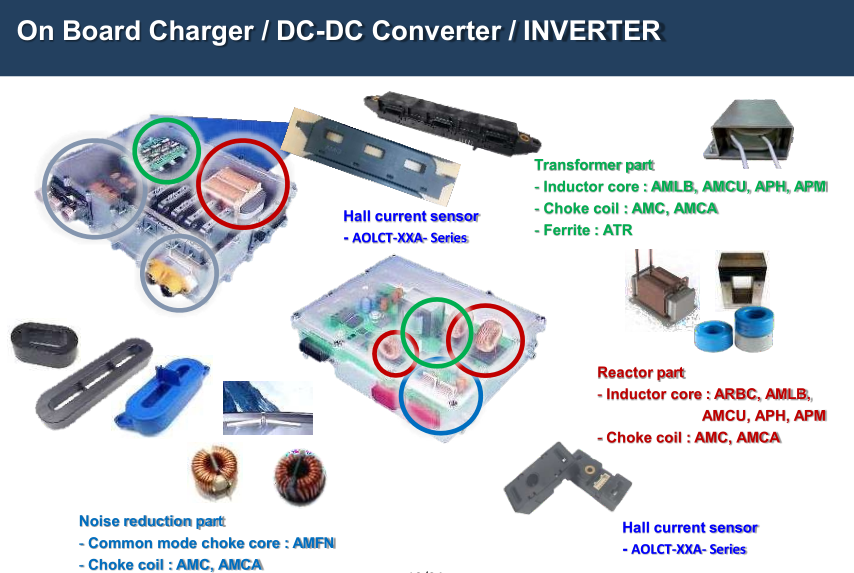

对于与霍尔传感器配合使用的电感：
· 体积与散热：磁性元件是OBC中主要的发热源和体积贡献者，散热是设计难题。
· 振动与可靠性：电感绕组和磁芯在车载振动环境下存在机械应力失效风险。
3.4 对比视角：霍尔 vs. 分流电阻
在OBC高精度电流检测场景中，基于分流电阻+隔离放大器的方案正与霍尔方案激烈竞争。
对比分析如下：
对比维度 霍尔电流传感器 分流电阻+隔离放大器
精度 较低（校准后约2%），受磁场和温度影响大 极高（校准后<0.5%），线性度极好
温漂 中等偏高，存在寿命漂移 低，温漂控制优秀
磁场干扰 敏感，需考虑杂散磁场屏蔽或差分设计 免疫，不受外部磁场影响
功耗 极低（无插入损耗） 存在热耗散，但低阻值技术已大幅改善
痛点总结 精度受限于磁场干扰和温漂 存在功率损耗，需隔离电源
4. 总结与展望
在新能源汽车OBC领域，主动滤波器的核心痛点是如何在复杂电磁环境下稳定工作并真正替代笨重的无源电感，这对磁性材料的抗饱和能力及控制电路的鲁棒性提出了更高要求。
对于霍尔电流传感器，尽管其易用性和隔离特性使其在PFC电流检测中占有一席之地，但精度受限于温漂和杂散磁场是其无法回避的短板。这一缺点正促使高端应用转向分流电阻方案。
未来，OBC的技术演进将依赖于新型磁性材料、更智能的控制算法以及传感器技术的创新，以在体积、效率和精度之间寻求最佳平衡。
